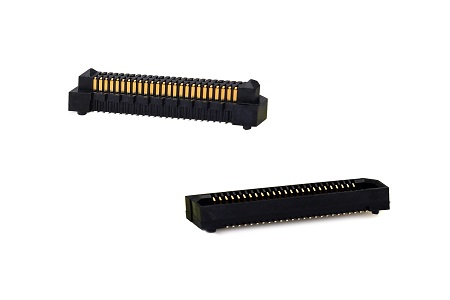

什么是浮動板對板？

“浮動板對板”是一種機電互連，通常用于在“X”和“Y”方向將接口安裝在PCB上時清楚錯位。

借助于連接器內部的浮動結構，可防止對PCB上各種組件（如焊點和其他連接器接口）的損壞。

特別是，解決了PCB安裝和組裝過程中“X”和“Y”方向的錯位。

作為整個PCB設計過程的一部分，考慮所有相關尺寸和相關公差尤為重要。

示例：螺孔、浮動和剛性連接器側以及PCB和ST連接器觸點之間的接口。

隨著小型化趨勢的逐步推進，這大大地增進了對縮小尺寸的需求，同時也束縛了PCB的面積。這就需要解決機器人的自動裝配和更精細的間距連接問題。

浮動連接器的特點是什么？

嵌合導軌結構（x/Y±1mm）

浮動連接器具有特殊的嵌入式導軌結構（x/Y±1mm），可在PCB組裝期間實現正確對準。

浮動范圍（x/Y±0.5 mm）

X和Y方向上的很好地浮動范圍（±0.5 mm）允許絕緣子與其對側正確移動和安裝。

浮動連接器的優點是什么？

“使用浮動連接解決方案具有以下優點：”

（1） 在組裝PCB連接器時清楚錯位

“在典型PCB上組裝各種組件時，確保所有安裝位置對齊。浮動連接器可以實現良好的視覺控制，并確保生產結構友好。這種連接解決方案可以通過公差實現快捷、經濟的PCB自動組裝?！?/p>

（2） 在單個PCB上容納多個板對板連接器

當使用多個連接點連接PCB時，浮動連接器也變得非常有用。在使用多個非浮動連接器的情況下，每個接口和PCB之間都有公差，因此很難準確對齊。

因此，我們不建議在主PCB上組裝多個非浮動連接器。

（3） 解決裝配過程中的錯位

在實際裝配過程中，由于精度偏差的缺點，可能會(huì )出現偏差。

這使得累積公差在整個產品設計過程中加以考慮。使用浮動連接器，可以輕松解決此問題。

（4） 安裝后降低接頭的應力

“即使在非浮動連接器上有一個小的錯位，一個小的力也會(huì )產生應力。隨著應力的長期積累，它可能會(huì )傳遞到PCB和其他連接器和焊點，這可能導致主機的不可逆故障。浮動連接器通過結構來解決這個問題?！庇捎阱e位而產生應力的壓力?！?/p>

（5） 增加設計靈感

隨著整體組件數量的增加（考慮到偏差和公差），整體設計變得更具挑戰性。更好的公差管理也會(huì )增加生產成本。浮動連接器不僅有助于減少錯位，而且還增加了整體設計解決方案的。

何時需要使用浮動連接器？

浮動連接器廣泛應用于各種工業市場。

工業應用

PLC、CNC、工業計算機、傳感器單元和控制。

汽車應用

汽車應用汽車導航系統、音頻模塊和無線模塊。

浮動連接器的當前要求是什么？

工業設備（如智能工廠和5g通信）中的高速信號傳輸要求更高的數據傳輸速率（10gbase kr、PCIe gen3）。

同時，還需要提供接觸可靠性高的連接器解決方案。
