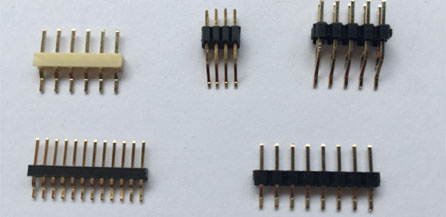

目前市場上使用的接線端子獨立、體積大、接線麻煩、耗時長、故障率高。當外部信號連接到電氣控制設備時，需要單獨布線連接到電氣控制設備的信號輸入/輸出端子。程序繁瑣、昂貴，通信中電路通道指示燈缺失，難以解決問題。所要解決的技術問題是，通過提供簡單喇叭和指示燈集成的終端，設置簡單喇叭，可以快速連接電氣控制設備的PLC。

本實用新型的簡易喇叭通過以下方法解決了上述技術問題：本實用新型的集成喇叭連接器和指示燈的分段接線端子包括固定在下殼體上的PCB電路板和固定在PCB電路板兩側的側蓋。PCB電路板上安裝有帶有多個可插拔端子塊的端子排銷孔，端子塊通過碎片和端子排銷孔在PCB電路板上形成電氣連接。PCB電路板上安裝有一個牛角連接器，接線端子塊上的每個外部電源通過刻印在PCB電路板上的電路連接，牛角連接器上的每個控制信號輸入和輸出端形成一對一的對應連接。發光二極管安裝在角連接器和PCB電路板的接線端子塊之間。接線端子排上的每個接線端子和喇叭連接器上的每個控制信號輸入和輸出構成一個電連接電路，LED并聯連接，LED的電流輸入與貼片電阻器連接，每個電路中的貼片電阻器的一端共用一個24V導體端子。由24V導體端子和0V導體端子組成的電路包括兩個二極管、一個貼片電阻、一個發光二極管、一個貼片電阻和一個發光二極管。

簡易牛角的底殼為U形，底殼兩側內部設有板槽，PCB板的兩側插入板槽。側蓋卡連接固定在底殼兩端，PCB板限位固定在底殼上。

簡單喇叭的下殼下端對稱設置有軌跡捕捉裝置。

本實用新型的簡易喇叭涉及一種集成喇叭連接器和指示燈的斷片接線端子，包括固定在底殼上的PCB電路板和PCB電路板兩側的側蓋。PCB電路板上安裝有帶有多個可插拔端子塊的端子排銷孔，端子塊通過碎片和端子排銷孔在PCB電路板上形成電氣連接。PCB電路板上安裝有一個牛角連接器，接線端子塊上的每個外部電源通過刻印在PCB電路板上的電路連接，牛角連接器上的每個控制信號輸入和輸出端形成一對一的對應連接。發光二極管安裝在角連接器和PCB電路板的接線端子塊之間。牛角連接器、接線端子塊和LED集成在PCB電路板上。輸入端子可使用牛角連接器，PLC輸入或輸出端子可通過電纜快速連接。
